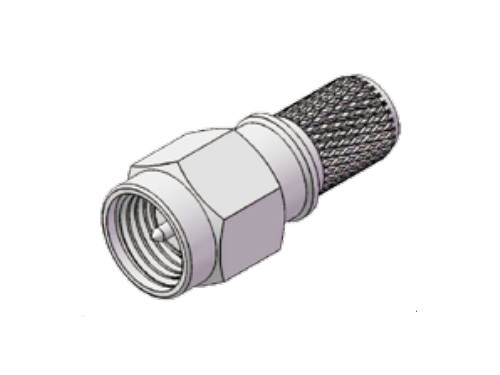

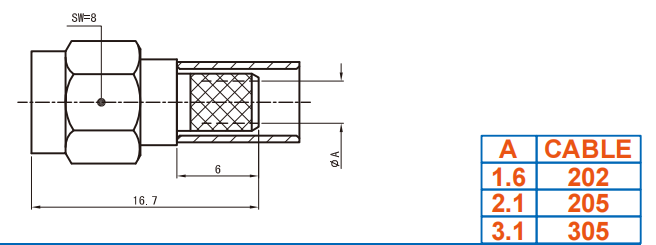

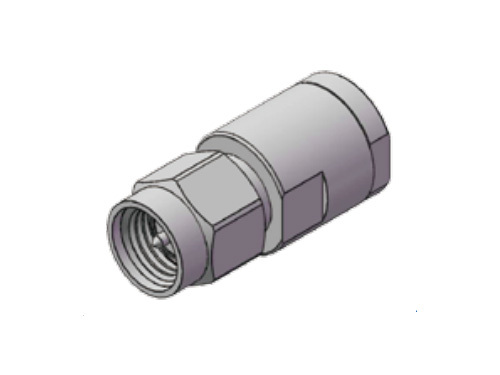

SMA-50J
SMA系列是一种小型螺纹连接式射频同轴连接器。符合 IEC 60169-15 标准。具有体积小、寿命长、频带宽、机械电气性能优越、可靠性高等优点。广泛应用于微波通讯、数字通信、航天航海、微波测量、武器军事等领域，是应用最广泛的射频同轴连接器。
主要技术特性
| 特性阻抗 / IMPEDANCE | 50Ω | |
| 频率范围 FREQUENCY RANGE |
配软电缆 / WITH FLEXIBLE CABLE | 0 - 12.4 GHz |
| 配半刚半揉电缆 / WITH SEMI-RIGID FLEXIBLE CABLE | 0 - 18.0 GHz | |
| 电压驻波比 VSWR |
配软电缆 / WITH FLEXIBLE CABLE | ≤1.15﹢0.02f(GHz) |
| 配半刚半揉电缆 / WITH SEMI-RIGID FLEXIBLE CABLE | ≤1.10﹢0.02f(GHz) | |
| 接触电阻 CONTACT RESISTANCE |
中心导体 / CENTER CONDUCTOR | ≤3 mΩ |
| 外导体 / OUTER CONDUCTOR | ≤2.5 mΩ | |
| 绝缘电阻 / INSULATION RESISTANCE | ≥5000 MΩ | |
| 介质耐压 / DIELECTRIC EITHSTANDING VOLTAGE | 1000V | |
| 插入损耗 / INSERTION LOSS | ≤0.06 * sqrt(f(GHz)) dB | |
| 温度范围 / TEMPERATURE RANGE | -65℃ ~ ﹢165℃ | |
| 螺套推荐力矩 / COUPLING NUT TORQUE RECOMMENDED | 0.8 - 1.1 Nm | |
| 耐久性 / DURABILITY | 500 CYCLES | |
材料及涂覆
| 部件名称 / PART NAME | 材料及涂覆 | |
| 外导体 / OUTER CONDUCTOR | 黄铜镀金或镍，不锈钢钝化 / BRASS, GOLD OR NICKEL, STAINLESS STEEL PASSIVATION | |
| 中心导体 CENTER CONDUCTOR |
插针 / MALE | 黄铜，镀金 / BRASS, GOLD |
| 插孔 / FEMALE | 铍铜，镀金 / BERYLLIUM BRONZE, GOLD | |
| 绝缘体 / INSULATOR | 聚四氟乙烯 / PTFE | |
| 密封件 / SEAL RING | 硅橡胶 / SILICONE RUBBER | |
| 压接管 / CRIMP FERRULE | 黄铜，镀金或镀镍 / BRASS, GOLD OR NICKEL | |
界面尺寸
| JACK | ||
| 代号 | min. | max. |
| A | 5.54 | -- |
| B | 4.32 | -- |
| C | 0.38 | 1.14 |
| D | 4.60 | 4.67 |
| E | 5.28 | 5.49 |
| F | 0 | 0.13 |
| *G | ||
| H | 0 | 0.41 |
| J | 2.92 | -- |
| P | -- | 4.178 |
| Q | 1.88 | 1.98 |
| R | 1.245 | 1.295 |
注：标 * 尺寸允许凸出基准面＜0. 05或低于基准面＜0. 18
| PLUG | ||
| 代号 | min. | max. |
| a | -- | 3.43 |
| b | 2.54 | -- |
| c | 0.38 | 1.14 |
| d | -- | 4.59 |
| e | 6.35 | -- |
| f | -- | 0.08 |
| g | ||
| h | ||
| j | -- | 2.54 |
| k | -- | 0.38 |
| m | 1.27 | -- |
| n | 0.38 | -- |
| p | -- | 4.178 |
| q | -- | -- |
| s | 0.902 | 0.94 |
